Flammenmelder sind essenzielle Bestandteile moderner Brandschutzsysteme. Sie erkennen offene Flammen frühzeitig und tragen so zur schnellen Brandbekämpfung bei. Doch wie genau funktionieren diese Geräte, und worauf basieren ihre Detektionsmechanismen?
Die Funktionsweise eines Flammenmelders

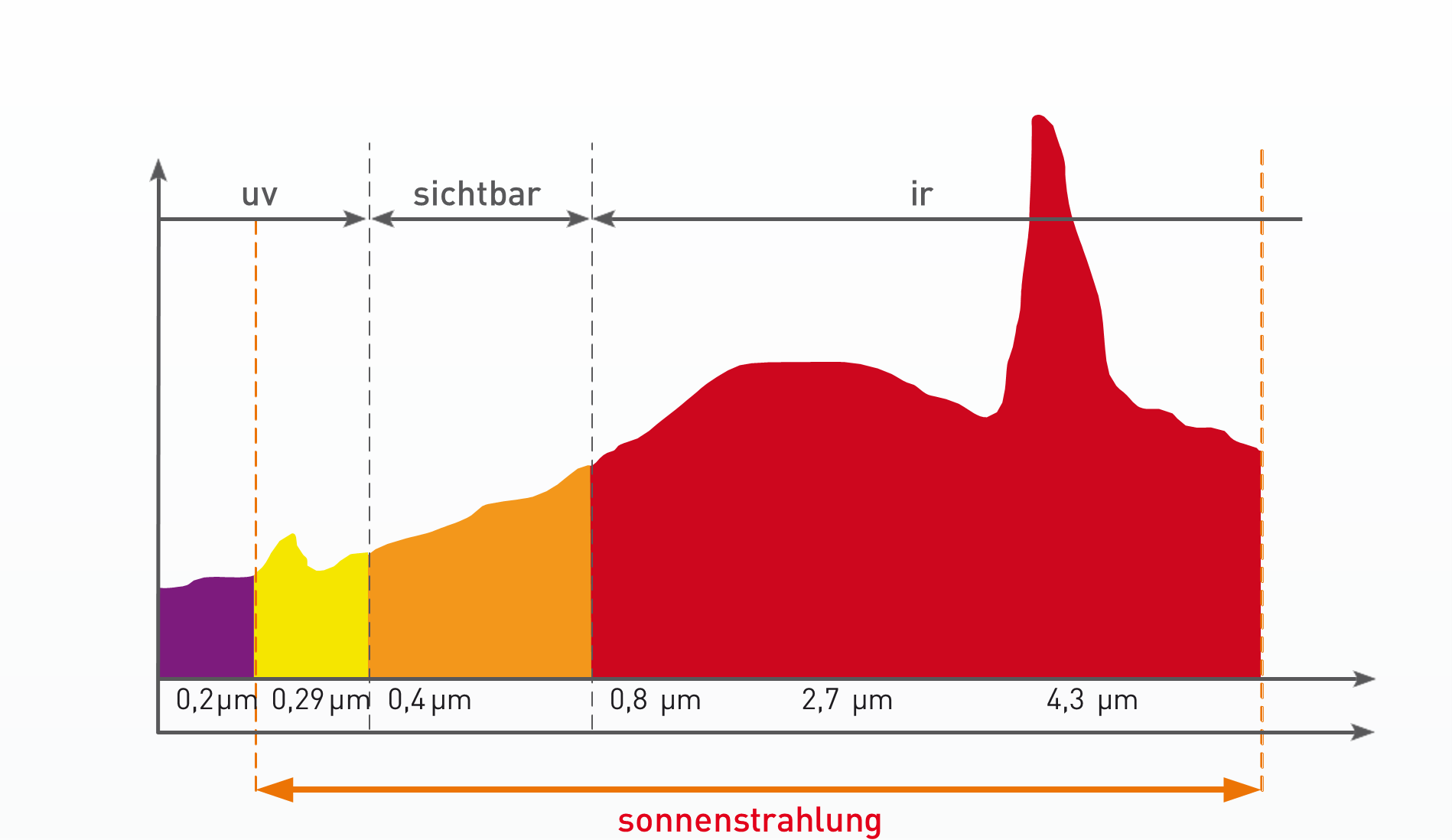

Flammenmelder arbeiten auf Basis optischer Sensoren, die spezifische Strahlungsbereiche einer Flamme erfassen. Jedes brennende Material emittiert charakteristische Strahlung u.a. im im ultraviolettem (UV) und infrarotem (IR) Bereich. Diese Wellenlängen können von einem Flammenmelder detektiert werden und eine Alarmierung wird ausgelöst.
Verschiedene Typen von Flammenmeldern
Je nach Einsatzgebiet und Detektionsanforderung gibt es verschiedene Flammenmelder:
- UV-Flammenmelder: Diese reagieren auf ultraviolette Strahlung, die bei der Verbrennung freigesetzt wird. Sie sind besonders schnell, können jedoch durch Sonnenlicht oder andere UV-Quellen beeinflusst werden.
- IR-Flammenmelder: Diese detektieren die Infrarotstrahlung einer Flamme. Sie sind weniger störanfällig gegenüber externen UV-Quellen, aber anfällig für Wärmequellen.
- UV/IR-Kombimelder: Diese kombinieren UV- und IR-Sensoren, um Fehlalarme durch externe Lichtquellen zu minimieren.
- Multispektrale Flammenmelder: Sie nutzen mehrere Infrarotwellenlängen und teilweise UV-Erkennung, um höchste Zuverlässigkeit und Unterscheidung von Nicht-Feuerquellen zu gewährleisten.
SharpEye Flammenmelder
Unsere Flammenmelder von SharpEye sind in der Regel reine IR Flammenmelder oder kombinierte UV/IR-Melder. Diese können noch weiter unterschieden werden.
Die Produktnamen bestehen dabei aus Buchstabenkürzeln, die es erstmal zu entziffern gilt.
Abkürzungen IR-Flammenmelder:
| Kürzel | Bedeutung | Erklärung |
|---|---|---|
| C | Classic (Standardgeschwindigkeit) | Reaktionszeit ≤ 5 s, bewährt für typische Industrieanwendungen. |
| D | Dynamic / Ultrafast | Reaktionszeit < 1 s (teilweise bis 50 ms), für Hochrisikobereiche. |
| I | IR3 (3-Kanal-IR) | Drei IR-Bänder, Standardtechnologie für Kohlenwasserstoff-Brände. |
| M | Multi-IR (≥ 4-Kanal) | Mehr IR-Bänder, erkennt zusätzlich Wasserstoff und ist besonders fehlalarmsicher. |
| AC | Aluminium + Classic IO | Aluminiumgehäuse, Standardausgänge (Relais / 0–20 mA / 4–20 mA). |
| SC | Stainless Steel + Communication | Edelstahlgehäuse, zusätzlich RS-485 (Modbus) für digitale Integration. |
Beispiele:

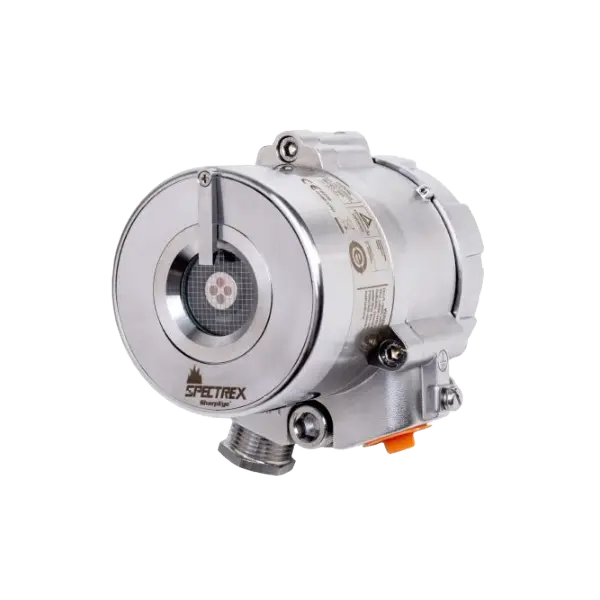

SharpEye 40/40-D-I-SC
→
Baureihe 40/40, ultraschnell, 3-Kanal-IR (IR3), Edelstahlgehäuse,
zusätzliche RS-485 (Modbus)-Kommunikation.

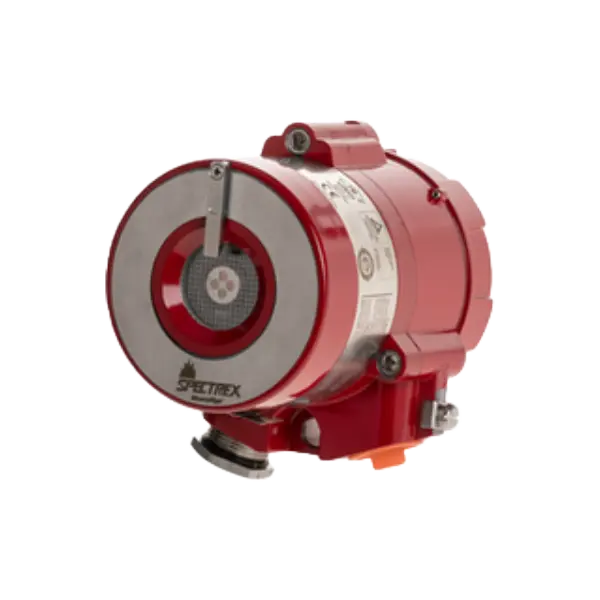

SharpEye 40/40-C-M-AC
→
Baureihe 40/40, Standardgeschwindigkeit, Mehrkanal-IR (≥ 4 Bänder, inkl. Wasserstoff), Aluminiumgehäuse, klassische Ausgänge.
Beispiele:
SharpEye 40/40-D-I-SC
→
Baureihe 40/40, ultraschnell, 3-Kanal-IR (IR3), Edelstahlgehäuse,
zusätzliche RS-485 (Modbus)-Kommunikation.
SharpEye Flammenmelder
Unsere Flammenmelder von SharpEye sind in der Regel reine IR Flammenmelder oder kombinierte UV/IR-Melder. Diese können noch weiter unterschieden werden.
Die Produktnamen bestehen dabei aus Buchstabenkürzeln, die es erstmal zu entziffern gilt.
Abkürzungen IR-Flammenmelder:
| Kürzel | Bedeutung | Erklärung |
|---|---|---|
| C | Classic (Standardgeschwindigkeit) | Reaktionszeit ≤ 5 s, bewährt für typische Industrieanwendungen. |
| D | Dynamic / Ultrafast | Reaktionszeit < 1 s (teilweise bis 50 ms), für Hochrisikobereiche. |
| I | IR3 (3-Kanal-IR) | Drei IR-Bänder, Standardtechnologie für Kohlenwasserstoff-Brände. |
| M | Multi-IR (≥ 4-Kanal) | Mehr IR-Bänder, erkennt zusätzlich Wasserstoff und ist besonders fehlalarmsicher. |
| AC | Aluminium + Classic IO | Aluminiumgehäuse, Standardausgänge (Relais / 0–20 mA / 4–20 mA). |
| SC | Stainless Steel + Communication | Edelstahlgehäuse, zusätzlich RS-485 (Modbus) für digitale Integration. |
Beispiele:
SharpEye 40/40-D-I-SC
→
Baureihe 40/40, ultraschnell, 3-Kanal-IR (IR3), Edelstahlgehäuse,
zusätzliche RS-485 (Modbus)-Kommunikation.
SharpEye 40/40-C-M-AC
→
Baureihe 40/40, Standardgeschwindigkeit, Mehrkanal-IR (≥ 4 Bänder, inkl. Wasserstoff), Aluminiumgehäuse, klassische Ausgänge.
Abkürzungen UV / IR-Flammenmelder:
| Kürzel | Bedeutung | Erklärung |
|---|---|---|
| C | Classic (Standardgeschwindigkeit) | Reaktionszeit ≤ 5 s. |
| D | Dynamic / Ultrafast | Reaktionszeit < 20 ms, ultraschnell für kritische Anwendungen. |
| LB | Universal | Erkennt Kohlenwasserstoffe, Wasserstoff und Metalle (universell einsetzbar). |
| L4B | Hydrocarbon | Spezialisierung auf Kohlenwasserstoffe (größere Reichweite, aber kein Wasserstoff/Metall). |
| AC | Aluminium + Classic IO | Aluminiumgehäuse, Standardausgänge (Relais / 0–20 mA / 4–20 mA). |
| SC | Stainless Steel + Communication | Edelstahlgehäuse, zusätzlich RS-485 (Modbus) für digitale Integration. |
Beispiele:

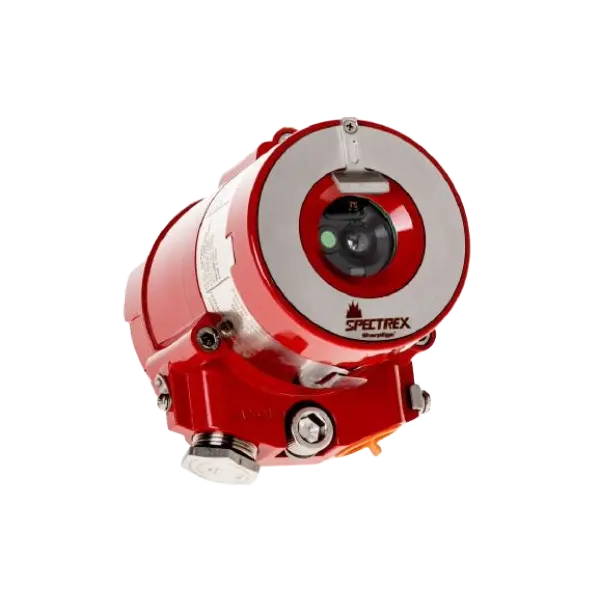

SharpEye 40/40-C-LB-AC
→ Standard-UV/IR-Flammenmelder, Aluminiumgehäuse, Reaktionszeit ≤ 5 s, erkennt neben Kohlenwasserstoffen auch Wasserstoff- und Metallflammen – universell einsetzbar.

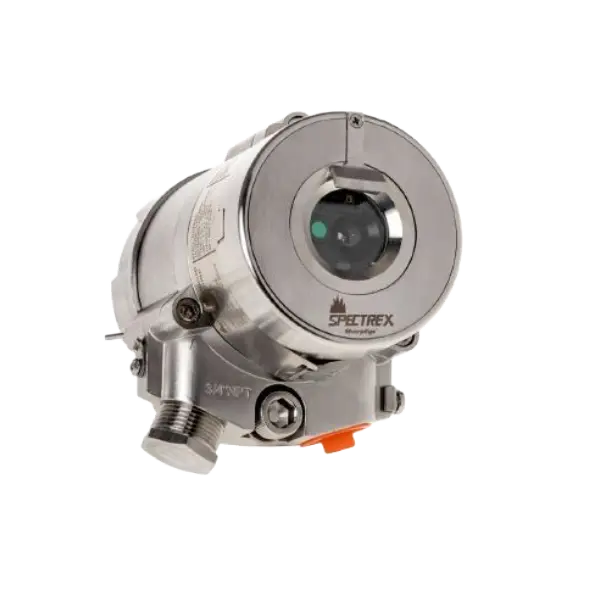

→ Ultraschneller UV/IR-Flammenmelder (< 20 ms), Edelstahlgehäuse, spezialisiert auf Kohlenwasserstoffflammen mit hoher Reichweite, zusätzliche RS-485 (Modbus)-Kommunikation.
Vorteile eines Flammenmelders
Flammenmelder bieten einige entscheidende Vorteile gegenüber herkömmlichen Rauchmeldern:
- Schnelle Reaktionszeit: Erkennung in wenigen Millisekunden möglich
- Zuverlässigkeit: Minimierung von Fehlalarmen durch modernste Sensorik
- Breites Anwendungsspektrum: Funktioniert auch in Umgebungen mit Rauch, Staub oder Dampf
- Einsatz im Außenbereich
Wo werden Flammenmelder eingesetzt?
Flammenmelder finden in verschiedenen Bereichen Anwendung, darunter:
- Industrieanlagen
- Tanklager
- Raffinerien und Chemiewerke
- Flughäfen und Hangars
- Kraftwerke und Energieanlagen
Flammenmelder sind unverzichtbare Sicherheitskomponenten in Bereichen, in denen ein Brand schnell und zuverlässig erkannt werden muss.
