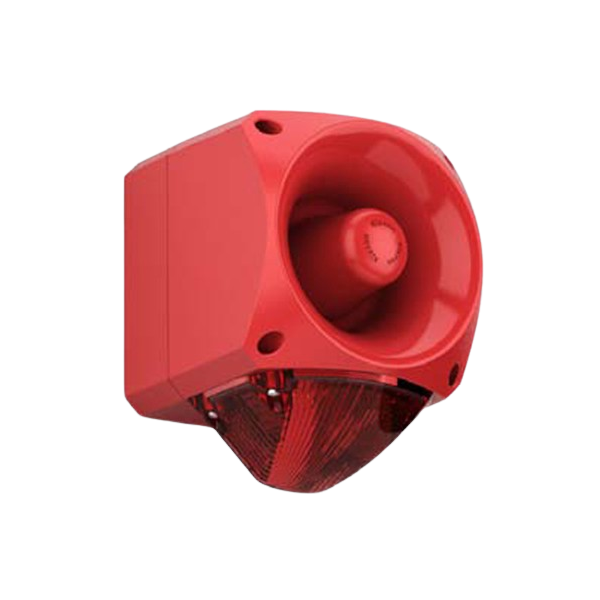

Nexus 105 Schallgeber + High-Power LED, 110-230 V AC

Nexus 105 Schallgeber + High-Power LED, 110-230 V AC

https://www.schraner.de/web/image/product.template/25738/image_1920?unique=595d257 ID: 20279-017

235,00 € 235.0 EUR 235,00 € Exklusive Steuern

Download

  • Marke
  • Lautstärke
  • Blitz-Farbe
  • Melder-Montageart
  • Melder-Montageort
  • Schutzklasse
  • Gehäusefarbe
  • Spannungsbereich
  • Temp. Bereich

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Marke: Klaxon
Lautstärke: 105 dB
Melder-Montageart: Aufputz
Melder-Montageort: Wand
Schutzklasse: IP66
Gehäusefarbe: Rot
Spannungsbereich: 10 bis 60 V DC
Temp. Bereich: -25 °C bis +65 °C

Geschäftsbedingungen

Teilen

Versand: 31 Geschäftstage

Leistungsstarkes Duo: 113 dB Schalldruck und High-Output-LED für maximale Aufmerksamkeit

Der Nexus 105 ist ein hochleistungsfähiger Signalgeber mit integrierter Blitzleuchte – speziell entwickelt für den Einsatz in industriellen Umgebungen. Die clevere „First-Fix“-Technologie ermöglicht die Verdrahtung bereits beim Sockel – für eine schnelle und fehlerfreie Installation.

Die Befestigung des Signalgeberkopfs erfolgt werkzeuglos über praktische Vierteldreh-Verschlüsse – das spart Zeit und sorgt gleichzeitig für eine gleichmäßige Dichtungskompression und zuverlässigen IP66-Wetterschutz.

Die Kombination aus kraftvollem akustischem Signal und extrem heller LED-Blitzleuchte garantiert eine effektive audiovisuelle Warnung – selbst in lauten oder schlecht einsehbaren Bereichen.

Technische Daten

- Schalldruck: max. 113 dB (A) @ 1 m, typisch 105 dB (A)
- Optische Signalisierung: Hochleistungs-LED
- Tonwahl: 64 Töne / Tonfolgen
- Schutzart: IP66
- Volumenregelung: 20 dB Bereich
- Separate Ansteuerung von Signalton und Licht
- Vierteldreh-Verschlüsse für schnelle Montage
- Temperaturbereich: -25°C bis +65°C
- Gewicht: 0,8 kg
- Maße (HxBxT): 173 x 136 x 125 mm
- Gehäusefarbe: rot
- LED-Farben: weiß, rot, bernstein, grün, blau

In den Varianten:
Schraner-Nr. | Hersteller-Nr.
___________________________________
[20279-017] | PNC-0201 (Rot)
[20279-018] | PNC-0202 (Bernstein)
[20279-019] | PNC-0203 (Weiß)
[20279-020] | PNC-0204 (Blau)
[20279-021] | PNC-0205 (Grün)

Nachfolgemodelle im Vergleich: Sonos & Nexus Signalgeber

PartDescriptionReplacement Part NumberNew Description
PSB-0002Sonos Beacon 110/230V AC Red/Red Deep BasePSB-0211Sonos Beacon Red AC RED
PSB-0004SONOS BCN 110/230V AC AMB/RED DBPSB-0212Sonos Beacon Amber AC RED
PSB-0009SONOS RED/RED LED 17-60V DC STSPSB-0221Sonos Beacon Red DC RED SB
PSB-0017SONOS LED BCN 17-60V DC RED/RED DTSPSB-0226Sonos Beacon Red DC RED DB
PSB-0026SONOS AMB/RED LED 17-60V DC STSPSB-0222Sonos Beacon Amber DC RED SB
PSB-0031SONOS LED BCN 17-60V DC AMB/RED DTSPSB-0227Sonos Beacon Amber DC RED DB
PSB-0033SONOS BCN 110/230 RED/WHITE DEEP BASEPSB-0206Sonos Beacon Red AC WHI
PSB-0034SONOS BEACON AM/WHI DEEP BASE 110/230 VACPSB-0207Sonos Beacon Amber AC WHI
PSB-0035SONOS LED BCN ONLY 17-60V DC RED/WHI DTSPSB-0216Sonos Beacon Red DC WHI DB
PSB-0036SONOS LED BCN ONLY 17-60V DC AMB/WHI DTSPSB-0217Sonos Beacon Amber DC WHI DB
PSB-0038SONOS BCN 110/230V AC CLE/RED DBPSB-0213Sonos Beacon Clear AC RED
PSB-0039SONOS BCN 10-60V DC RED/RED 5J XEN DBPSB-0226Sonos Beacon Red DC RED DB
PSB-0040SONOS BCN 10-60V DC AMB/RED 5J XEN DBPSB-0227Sonos Beacon Amber DC RED DB
PSB-0041SONOS BCN 10-60V DC CLR/RED 5J XEN DBPSB-0228Sonos Beacon Clear DC RED DB
PSB-0048SONOS RED/WHI LED 17-60V DC STSPSB-0231Sonos Beacon Red DC WHI SB
PSB-0050SONOS LED BCN ONLY 17-60V DC AMB/WHI STSPSB-0232Sonos Beacon Amber DC WHI SB
PSB-0053SONOS LED BCN ONLY 17-60V DC AMB/WHI STSPSB-0232Sonos Beacon Amber DC WHI SB
PSB-0054SONOS 5J XENON BCN 110/230V AC GREEN/RED DBPSB-0215Sonos Beacon Green AC RED
PSB-0055SONOS BCN 10-60V DC GRE/RED 5J XEN DBPSB-0230Sonos Beacon Green DC RED DB
PSB-0056SONOS XENON BCN 110/230V AC 5J BLUE/RED DBPSB-0214Sonos Beacon Blue AC RED
PSB-0057SONOS BCN 10-60V DC 5J XEN BLUE/RED DBPSB-0229Sonos Beacon Blue DC RED DB
PSB-0058SONOS BCN 10-60V DC CLR/RED 5J XEN WHITE DBPSB-0216Sonos Beacon Red DC WHI DB
PSB-0059SONOS BCN 10-60V DC 5J XEN AMB/WHI DBPSB-0217Sonos Beacon Amber DC WHI DB
PSB-0060SONOS BCN 10-60V DC 5J XEN AMB/RED SBPSB-0222Sonos Beacon Amber DC RED SB
PSB-0061SONOS BCN 10-60V DC 5J XEN RED/RED SBPSB-0221Sonos Beacon Red DC RED SB
PSB-0062SONOS 2J XENON BCN 10-60V DC RED LENS/RED DBPSB-0226Sonos Beacon Red DC RED DB
PSB-0063SONOS 2J XENON BCN 10-60V DC BLUE LENS/RED DBPSB-0229Sonos Beacon Blue DC RED DB
PSB-0064SONOS 2J XENON BCN 10-60V DC AMBER LENS/RED DBPSB-0227Sonos Beacon Amber DC RED DB
PSB-0065SONOS 2J XENON BCN 10-60V DC RED LENS/RED SBPSB-0221Sonos Beacon Red DC RED SB
PSB-0068SONOS 2J XENON BCN 10-60V DC CLEAR LENS/RED SBPSB-0223Sonos Beacon Clear DC RED SB
PSB-0077SONOS LED BCN 17-60V DC CLEAR/RED DTSPSB-0228Sonos Beacon Clear DC RED DB
PSB-0090Sonos 2J Xenon Beacon amber lensPSB-0222Sonos Beacon Amber DC RED SB
PSB-0091Sonos 2J Xenon Beacon clear lensPSB-0228Sonos Beacon Clear DC RED DB
PSB-0107SONOS 2J XENON BCN 10-60V DC BLUE LENS/RED SBPSB-0224Sonos Beacon Blue DC RED SB
PSB-0108SONOS 2J XENON BCN 10-60V DC GREEN LENS/RED DBPSB-0230Sonos Beacon Green DC RED DB
PSB-0109SONOS 2J XENON BCN 10-60V DC GREEN LENS/RED SBPSB-0225Sonos Beacon Green DC RED SB
PSB-0116SONOS BCN 10-60V DC RED/RED 5J XEN WHITE DBPSB-0216Sonos Beacon Red DC WHI DB
PSB-0117SONOS BCN 10-60V DC 5J XEN BLUE/WHI DBPSB-0219Sonos Beacon Blue DC WHI DB
PSB-0118SONOS BCN 10-60V DC GRE/RED 5J XEN WHITE DBPSB-0220Sonos Beacon Green DC WHI DB
PSB-0119SONOS BCN 110/230V AC CLEAR/WHITE DEEP BASEPSB-0208Sonos Beacon Clear AC WHI
PSB-0120SONOS BCN 110/230V AC BLUE/WHITE DEEP BASEPSB-0209Sonos Beacon Blue AC WHI
PSB-0121SONOS BCN 110/230V AC GREEN/WHITE DEEP BASEPSB-0210Sonos Beacon Green AC WHI
PNC-0001NEXUS 105 DC SOUNDER - XENON BEACON REDPNC-0201Nexus 105 Sounder with Red Beacon DC
PNC-0002NEXUS 105 DC SOUNDER - XENON BEACON AMBERPNC-0202Nexus 105 Sounder with Amber Beacon DC
PNC-0003NEXUS 120 DC SOUNDER - XENON BEACON REDPNC-0211Nexus 120 Sounder with Red Beacon DC
PNC-0004NEXUS 120 DC SOUNDER - XENON BEACON AMBERPNC-0212Nexus 120 Sounder with Amber Beacon DC
PNC-0005NEXUS 105 AC SOUNDER - XENON BEACON REDPNC-0216Nexus 105 Sounder with Red Beacon AC
PNC-0007NEXUS 105 AC SOUNDER - XENON BEACON AMBERPNC-0217Nexus 105 Sounder with Amber Beacon AC
PNC-0009NEXUS 120 AC SOUNDER - RED 5J XENON BEACONPNC-0226Nexus 120 Sounder with Red Beacon AC
PNC-0011NEXUS 120 AC SOUNDER - XENON BEACON  AMBERPNC-0227Nexus 120 Sounder with Amber Beacon AC
PNC-0013NEXUS 110 DC SOUNDER - RED 5J XENON BEACONPNC-0206Nexus 110 Sounder with Red Beacon DC
PNC-0015NEXUS 110 DC SOUNDER - AMBER 5J XENON BEACONPNC-0207Nexus 110 Sounder with Amber Beacon DC
PNC-0016NEXUS 110 AC SOUNDER - RED 5J XENON BEACONPNC-0221Nexus 110 Sounder with Red Beacon AC
PNC-0018NEXUS 110 AC SOUNDER - AMBER 5J XENON BEACONPNC-0222Nexus 110 Sounder with Amber Beacon AC
PNC-0019NEXUS 105 AC SOUNDER - XENON BEACON CLEARPNC-0218Nexus 105 Sounder with Clear Beacon AC
PNC-0020NEXUS 105 DC SND BCN CLEAR 5J XENON BEACONPNC-0203Nexus 105 Sounder with Clear Beacon DC
PNC-0021NEXUS 110 DC SOUNDER -  CLEAR 5J XENON BEACONPNC-0208Nexus 110 Sounder with Clear Beacon DC
PNC-0022NEXUS 120 DC SND BCN CLEAR 5J XENON BEACONPNC-0213Nexus 120 Sounder with Clear Beacon DC
PNC-0023NEXUS 120 AC SND Xenon Beacon ClearPNC-0228Nexus 120 Sounder with Clear Beacon AC
PNC-0041NEXUS 105 DC SOUNDER - GREEN 5J XENON BEACONPNC-0205Nexus 105 Sounder with Green Beacon DC
PNC-0042NEXUS 105 AC SOUNDER - GREEN 5J XENON BEACONPNC-0220Nexus 105 Sounder with Green Beacon AC
PNC-0043NEXUS 105 DC SOUNDER - BLUE 5J XENON BEACONPNC-0204Nexus 105 Sounder with Blue Beacon DC
PNC-0044NEXUS 105 AC SOUNDER - BLUE 5J XENON BEACONPNC-0219Nexus 105 Sounder with Blue Beacon AC
PNC-0048NEXUS 110 DC SOUNDER -  GREEN 5J XENON BEACONPNC-0210Nexus 110 Sounder with Green Beacon DC
PNC-0049NEXUS 110 AC SOUNDER - GREEN 5J XENON BEACONPNC-0225Nexus 110 Sounder with Green Beacon AC
PNC-0050NEXUS 110 DC SOUNDER - BLUE 5J XENON BEACONPNC-0209Nexus 110 Sounder with Blue Beacon DC
PNC-0051NEXUS 110 AC SOUNDER - BLUE 5J XENON BEACONPNC-0224Nexus 110 Sounder with Blue Beacon AC
PNC-0055NEXUS 120 DC SOUNDER - GREEN 5J XENON BEACONPNC-0215Nexus 120 Sounder with Green Beacon DC
PNC-0056NEXUS 120 AC SOUNDER - GREEN 5J XENON BEACONPNC-0230Nexus 120 Sounder with Green Beacon AC
PNC-0057NEXUS 120 DC SOUNDER - BLUE 5J XENON BEACONPNC-0214Nexus 120 Sounder with Blue Beacon DC
PNC-0058NEXUS 120 AC SOUNDER - BLUE 5J XENON BEACONPNC-0229Nexus 120 Sounder with Blue Beacon AC
PNC-0072NEXUS 110 AC SOUNDER - CLEAR 5J XENON BEACONPNC-0223Nexus 110 Sounder with Clear Beacon AC

War diese Antwort hilfreich?

FAQ Signalgeber

​Je nachdem ob Sie einen zertifizierten Signalgeber ausgewählt haben oder nicht, erhalten Sie diese nur in einer bestimmten Farbgebung. Signalgeber, die nach DIN 54-23 zertifiziert sind, müssen weißes oder rotes Blitzlicht abgeben. Andersfarbige Leuchten sind entsprechend nicht nach DIN 54-23 zertifiziert.

War diese Antwort hilfreich?

​Montage an der Decke:  Typ „C“ mit der Bezeichnung „C-x-y“

Montage an der Wand: Typ „W“ mit der Bezeichnung „W-x-y“

Offene Montage:  Typ „O“ mit speziellen Herstellerangaben

x = max. Montagehöhe in Metern
y = Kreisdurchmesser bzw. Kantenlänge Abdeckfläche in Metern

War diese Antwort hilfreich?

​Entscheidend für die Größe der Abdeckfläche des Signalgebers und die maximal mögliche Montagehöhe ist der Montageort des optischen Signalgebers. Soll die Montage des Signalgebers an der Decke, an der Wand oder gar flexibel möglich sein?

Informieren Sie sich daher über die entsprechenden Angaben der einzelnen Melder.

War diese Antwort hilfreich?

Laut DIN EN 0833-2 muss der Schalldruckpegel akustischer Signalgeber den allgemeinen Geräuschpegel (Störschallpegel) jederzeit um 10 dB (A) übersteigen.

​Berechnen Sie daher den maximalen Schalldruckverlust Ihres Raumes, bestimmen Sie den vorherrschenden Geräuschpegel und suchen Sie sich anschließend den Signalgeber mit der passenden Leistung heraus.

In Ruhebereichen muss der Schallpegel mindestens 75 dB (A) in Ohrhöhe schlafender Personen betragen.

War diese Antwort hilfreich?

​Die dB-Angabe eines akustischen Signalgebers gilt für den Schalldruck, der in einem Meter Abstand vom Signalgeber gemessen wird. Entfernt man sich weiter vom Signalgeber nimmt der Schalldruck ab. Jede Verdopplung der Entfernung führt dabei zu einem Verlust von 6 dB Schalldruck.

Je höher der Signalgeber über der Hörebene (1,50 m) hängt, desto mehr Verlust hat er direkt unter dem Signalgeber. ABER: Desto weniger Verluste hat er in einem Radius von 8 Metern.

War diese Antwort hilfreich?

Je nachdem ob der Signalgeber in einem Bürokomplex oder in einer Produktionshalle eingesetzt werden soll, gibt es verschiedene Bedingungen und Anforderungen an den Signalgeber. Zu Bedenken ist auch, dass nach DIN 18040 zur barrierefreien Gestaltung stets das Zwei-Sinne-Prinzip zu realisieren ist. Zwei der drei Sinne „Hören, Sehen, Tasten“ müssen demnach immer angesprochen werden. Die optischen Signalgeber, die hierfür eingesetzt werden, müssen nach EN 54-23 zertifiziert sein.

War diese Antwort hilfreich?
