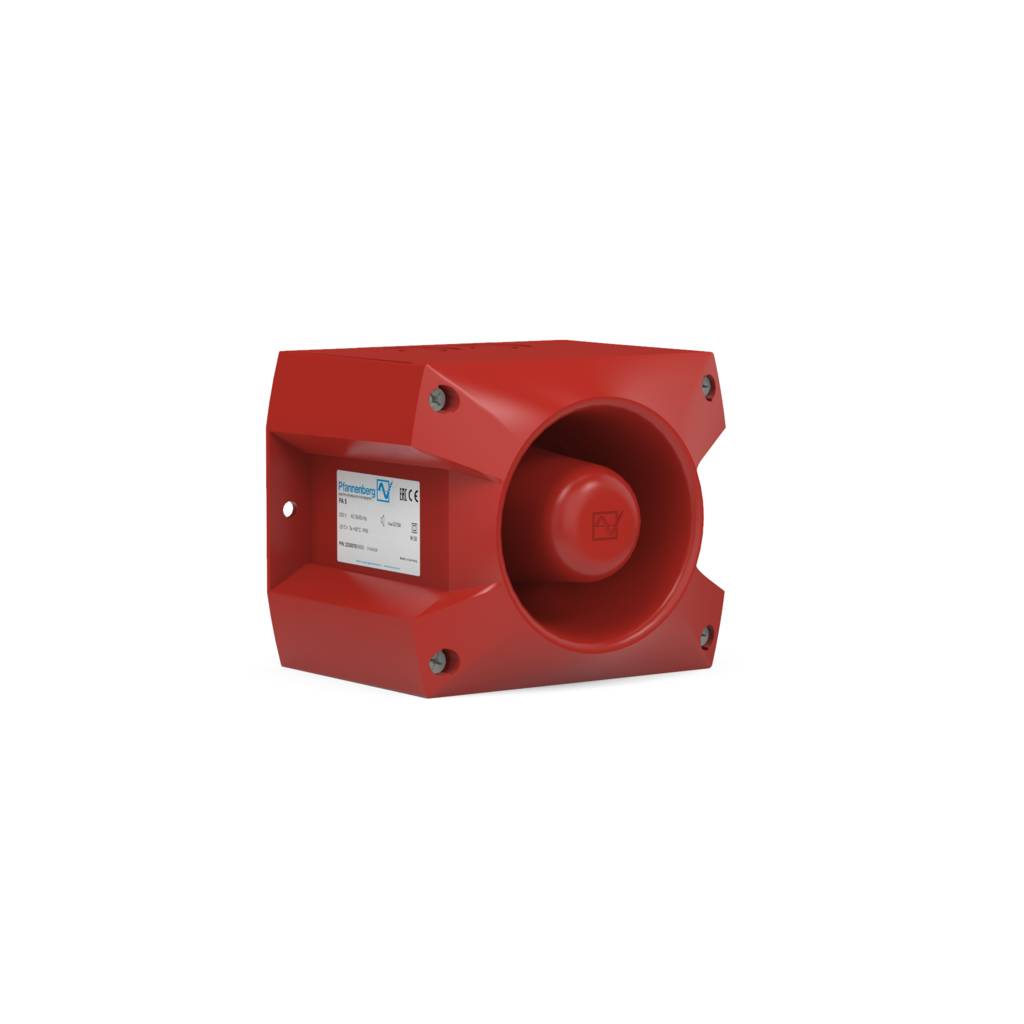

PATROL PA 5 Schallgeber, 10-57 V DC, rot

https://www.schraner.de/web/image/product.template/25107/image_1920?unique=88b899e

156,00 € 156.0 EUR 195,00 € Exklusive Mwst.

195,00 € Exklusive Mwst.

Download

  • Marke
  • Lautstärke
  • Spannungsbereich

Diese Kombination existiert nicht.

Marke: Pfannenberg
Lautstärke: 107 dB
Spannungsbereich: 10 bis 60 VDC

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Akustischer Signalgeber mit bis zu 107 dB (A) @ 1 m. VdS-Anerkennung G212115
Die Montage erfolgt im 2-Step System. Die komplette Verdrahtung erfolgt im Melder-Sockel. Anschließend wird der Signalgeberkopf, welcher die gesamte Elektronik beinhaltet, mittels 4 Kreutzschlitzschrauben aufgesetzt.
- Spannungsversorgung: 12 bis 48 V DC
- Leistungsaufnahme: 4 W
- Schalldruck: bis zu107 dB (A) @ 1 m
- 64 Töne / Tonfolgen
- 3 weitere Tonstufen extern wählbar
- Schutzklasse: IP66
- Gehäusefarbe: rot
- B x H x T [mm]: 164 x 135 x 132
- Gewicht [kg]: 0,7
- Temp. Bereich: - 40 °C bis + 55 °C
- DIN EN 54-3
- VdS G 212115

FAQ Signalgeber

Je nachdem ob Sie einen zertifizierten Signalgeber ausgewählt haben oder nicht, erhalten Sie diese nur in einer bestimmten Farbgebung. Signalgeber, die nach DIN 54-23 zertifiziert sind, müssen weißes oder rotes Blitzlicht abgeben. Andersfarbige Leuchten sind entsprechend nicht nach DIN 54-23 zertifiziert.

War diese Antwort hilfreich?

Montage an der Decke:  Typ „C“ mit der Bezeichnung „C-x-y“

Montage an der Wand: Typ „W“ mit der Bezeichnung „W-x-y“

Offene Montage:  Typ „O“ mit speziellen Herstellerangaben

x = max. Montagehöhe in Metern
y = Kreisdurchmesser bzw. Kantenlänge Abdeckfläche in Metern

War diese Antwort hilfreich?

Entscheidend für die Größe der Abdeckfläche des Signalgebers und die maximal mögliche Montagehöhe ist der Montageort des optischen Signalgebers. Soll die Montage des Signalgebers an der Decke, an der Wand oder gar flexibel möglich sein?

Informieren Sie sich daher über die entsprechenden Angaben der einzelnen Melder.

War diese Antwort hilfreich?

Laut DIN EN 0833-2 muss der Schalldruckpegel akustischer Signalgeber den allgemeinen Geräuschpegel (Störschallpegel) jederzeit um 10 dB (A) übersteigen.

​Berechnen Sie daher den maximalen Schalldruckverlust Ihres Raumes, bestimmen Sie den vorherrschenden Geräuschpegel und suchen Sie sich anschließend den Signalgeber mit der passenden Leistung heraus.

In Ruhebereichen muss der Schallpegel mindestens 75 dB (A) in Ohrhöhe schlafender Personen betragen.

War diese Antwort hilfreich?

Die dB-Angabe eines akustischen Signalgebers gilt für den Schalldruck, der in einem Meter Abstand vom Signalgeber gemessen wird. Entfernt man sich weiter vom Signalgeber nimmt der Schalldruck ab. Jede Verdopplung der Entfernung führt dabei zu einem Verlust von 6 dB Schalldruck.

Je höher der Signalgeber über der Hörebene (1,50 m) hängt, desto mehr Verlust hat er direkt unter dem Signalgeber. ABER: Desto weniger Verluste hat er in einem Radius von 8 Metern.

War diese Antwort hilfreich?

Je nachdem ob der Signalgeber in einem Bürokomplex oder in einer Produktionshalle eingesetzt werden soll, gibt es verschiedene Bedingungen und Anforderungen an den Signalgeber. Zu Bedenken ist auch, dass nach DIN 18040 zur barrierefreien Gestaltung stets das Zwei-Sinne-Prinzip zu realisieren ist. Zwei der drei Sinne „Hören, Sehen, Tasten“ müssen demnach immer angesprochen werden. Die optischen Signalgeber, die hierfür eingesetzt werden, müssen nach EN 54-23 zertifiziert sein.
