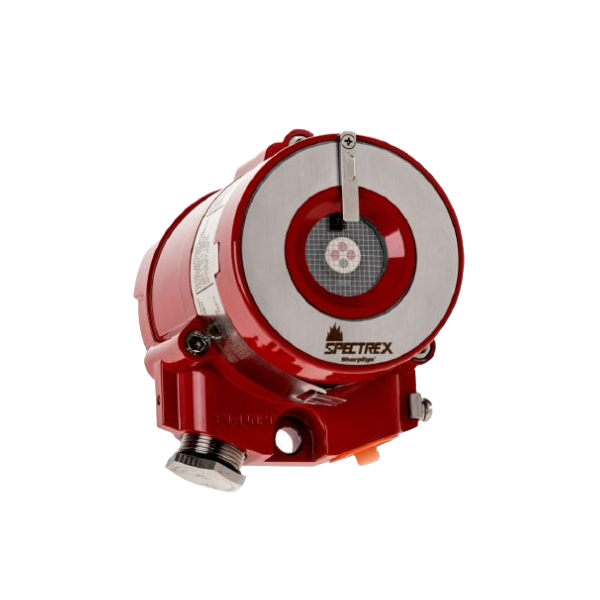

SharpEye 40/40-D-L4B-AC Ultraschneller UV / IR- Flammenmelder, Aluminium

https://www.schraner.de/web/image/product.template/20044/image_1920?unique=2800048

5.049,00 € 5049.0 EUR 5.049,00 € Exklusive Mwst.

5.049,00 € Exklusive Mwst.

Download

  • Marke
  • Mittlere Reichweite
  • Reaktionszeit
  • Gehäusematerial
  • Magnesium / Wasserstoff Erkennung

Diese Kombination existiert nicht.

Marke: Spectrex
Mittlere Reichweite: Diesel 21 m
Reaktionszeit: Ultraschnell < 1 sek
Gehäusematerial: Aluminium
Magnesium / Wasserstoff Erkennung: Magnesium 10 m

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Zweikanal Ultraviolett / Infrarot Flammenmelder nach DIN EN 54-10, VdS beantragt, Erkennung von Bränden kohlenwasserstoffbasierter Brennstoffe und Gase bis zu 28 m, Funktionelle Sicherheit IEC61508, SIL3 kompatibel, mit kontinuierlichem Bilt in Test (BIT), beheizte Optik
- Zulassung für explosionsgefährdete Bereiche : ATEX, IECEx
-- Ex II 2GD
-- Ex db eb IIC T4 Gb
-- Ex tb IIIC T100 °C Db
- Spektrale Empfindlichkeit: Ultraviolett zwischen 0,185 µm und 0,260 µm
- Spektrale Empfindlichkeit: Infrarot zwischen 4,3 µm und 4,8 µm
- Reaktionszeit : Typisch 5 Sekunden (28m)
- Hochgeschwindigkeitsreaktionszeit : 20 ms (3m)
- Explosionserkennung : 50 ms (10m)
- Empfindlichkeitsbereiche : 3 (für n-Heptan Flammengröße 0,1 m²)
- Erfassungsbereich : Horizontal: 100° Vertikal: 95°
- Betriebsspannung : 24 VDC (18 bis 32 VDC)
- Leistungsaufnahme : Betrieb 3 W, Alarm 4,2 W (9,6 W bei aktiver Sichtfensterheizung)
- 0-20 mA Stromschnittstelle mit definiertem Signalpegel für die Zustände Fehler, BIT, Betrieb, Störung und Alarm,
- RS 485 modbusschnittstelle für Inbetriebnahme und Wartung
- 3 potentialfreie Relais für Alarm, Störung und Hilfskontakt, max. 2 A bei 30 VDC
- Betriebstemperaturbereich : -60 °C bis +85 °C
- Kabelverschraubung : 2 x M25 x1,5mm ISO
- Schutzart : IP66
- Ausführung : Aluminium, Rot
- Abmessungen (B/H/T): ca. 100/117/155 mm
- Gewicht : 1,3 kg
Lieferumfang : Melder, Montagewinkel aus V4A, Wetterschutzdach aus Kunststoff, Blindverschraubung, Imbusschlüssel 3/16 Zoll, Kurzbeschreibung und eine Kabelverschraubung für den Temperaturbereich -40 °C bis +85 °C
- Gesamtgewicht : 2,5 kg

Flammenmelder 40/40-C-L4B / 40/40-D-L4B

 Brennstoff 40/40_C_L4B40/40_D_L4B
 Entfernung in Meter[m][m]
Wasserstoff --
Benzin(1)2828
N-Heptan(1) 2828
Diesel(1)2121
Methan(2) 1818
Flüssiggas (LPG)(2) 1818
Kerosin(1) 2121
Jet fuel JP5(1) 2121
Jet fuel A1(1) 2121
Ethanol 95%(1)1717
Isopropylalkohol (IPA)(1) 2121
Methanol(1)1717
Ethylenglycol(1)77
Lösungsmittel(1) 1121
Brennbarer Klebstoff (Flammpunkt  140 °F < 60 °C)(1) 2121
Butylacrylate(1) 2121
Vinylacetate(1) 2121
Ölfarbe(1) 2121
Schießpulver(4)2828
Feuerwerkskörper(5) 33
Magnesiumlegierungen(6) 1010
Polypropylenpellets(1) 1818
Büropapier(1)1010
Holz(1) 1010
Mineralöl (20w50)(1) 1021
Speiseöl(1) 2121
Lithiumionenbatterie(7) 2323

Flammenmelder der 40/40-C und 40/40-D Serie

Finden Sie den richtigen Flammenmelder für Ihren Einsatzzweck

Melder/
Technologie

40/40-C-I

40/40-D-I

40/40-C-M

40/40-D-M

40/40-C-LB

40/40-D-LB

40/40-C-L4B

40/40-D-L4B

Benzin, Diesel,
Lacke, brennbare Gase

ja

ja

ja

ja

Holz, Papier

ja

ja

ja

ja

Kohlenwasserstoffe

ja

ja

ja

ja

Magnesium

-

-

ja

ja

Wasserstoff
(unsichtbare Flamme)

-

ja

ja

-

Metall

-

-

ja

-

Flammenmelder Allgemein

Zur überwachung eines Flammenmelders an einem Koppler einer Brandmeldezentrale wird ein Abschlusswiderstand (EoL) benötigt. Der Gesamtwiderstand soll größer oder gleich 1,5 kOhm sein. Er muss mindestes 0,25 W Leistungsaufnahme haben. Die Verdrahtung des Widerstandes erfolgt über die Klemmen 5 und 6 im Melderkopf.

War diese Antwort hilfreich?

Die verschiedenen Flammenmelder haben unterschiedliche Distanzen, auf welche sie Stoffe erkennen. Hierzu kommt zusätzlich ein sich verändernder Winkel auf die unterschiedlichen Distanzen - eine Grafik ist dem jeweiligen Datenblatt zu entnehmen.

War diese Antwort hilfreich?

Ja, es gibt zwei verschiedene Artikel mit unterschiedlichen Kabeldurchmessern. Wenn nicht weiter spezifiziert, wird die Verschraubung für Kabeldurchmesser von 13mm - 20,2mm geliefert, andernfalls kann ein kleinerer Durchmesser von 9,5mm - 15,4mm gewählt werden.

War diese Antwort hilfreich?

Überprüfen der Alarmfunktion: Mithilfe der Testlampe kann am Flammenmelder ein Feueralarm simuliert werden,

anschließend kann der Zustand am Relais mithilfe eines Multimeter überprüft werden.

Überprüfen der Störungsfunktion: Um eine Störung auszulösen muss man am Melder manuell über den BIT-Test (Build-In-Test) gehen, hierbei versetzt sich der Melder in einen Selbsttest.

Hierfür muss eine Brücke von der Masse auf den BIT-Test eingang gelegt werden, anschließend können Sie den Zustand am Störmelderelais mithilfe eines Multimeter überprüfen.

Um die Relais wieder in den Ruhezustand zu versetzen, muss der Melder einmal Neugestartet werden.

War diese Antwort hilfreich?
