FZS-2 Feuerwehr-Zentral-Station

Schritt 1: Anforderungen prüfen

☎  +499131811910

✉  info@schraner.de

⚠️ Wichtig:

• Bitte legen Sie das RSM wie gewohnt immer in den Warenkorb. Auch wenn Sie keine Schließungen bestellen möchten, wählen Sie bitte bei allen Schließungsvarianten die Option „Ohne“ aus. Sofern bei dem gewählten RSM eine Auswahl zur Beschaffungsgebühr verfügbar ist, wählen Sie bitte „Ohne Feuerwehrschließung“, wenn keine Schließungen benötigt werden.
• Wenn Sie Schließungen mitbestellen, wählen Sie bitte die entsprechende Schließungsvariante aus. Sofern bei diesem RSM eine Beschaffungsgebühr für die Schließungsbeschaffung vorgesehen ist, muss zusätzlich die Variante „Schließungsbeschaffung“ mit einem Aufpreis von 25,00 € ausgewählt werden.
• Bitte beachten Sie, dass die Auswahl der Beschaffungsgebühr nicht bei allen RSM angezeigt wird. Einige Modelle sind aufgrund des reduzierten Verwaltungs- und Beschaffungsaufwands von dieser Gebühr ausgenommen.
• Wird die erforderliche Beschaffungsgebühr bei einem entsprechenden RSM nicht ausgewählt, behalten wir uns vor, diese nachträglich zu berechnen.
• Nur wenn das passende RSM in den Warenkorb gelegt wird, werden die dazugehörigen und erforderlichen Zubehörteile automatisch korrekt angezeigt.
• Bitte prüfen Sie immer, ob in der Produktbeschreibung ganz unten Anforderungen stehen, die am Einsatzort erfüllt werden müssen, wie z. B. beim Artikel (12583) FPG-IL Informationsleuchte.“

Schritt 2: Auswahl des FZS-2

Wählen Sie:

 „(10972) FZS-2 Feuerwehr-Zentral-Station" 500 / 850 Stück DIN-A3 quer

legen Sie den Artikel in den Warenkorb.

Wählen Sie im Anschluss auf jedenfalls diese Artikel aus:

•  „BMZ-Anschaltmodul für FAT und FBF“ wählen Sie dafür die benötigte BMZ-Anpassung aus.


• Die „FBG-EB Einbaupauschale“ muss für jeden Einbau von Zubehör ausgewählt werden. Bei einer fehlerhaften oder fehlenden Auswahl behalten wir uns vor, diese nachträglich zu korrigieren und entsprechend zu berechnen.

(mit Hinzufügen setzten Sie die Produkte in den Warenkorb.)

• SM3-RM-FAT Redundanzmodul oder SM3-RM-FAT/KM-FBF Redundanzmodul wählen Sie da ihre BMZ aus.
• LKA-500-Auszug Laufkarteneinsatz für 500 Laufkarten / Ablageschub

Anschließend drücken Sie: „Zur Kasse“

Schritt 3: Zubehör auswählen (optional)

Sie können optional Zubehör hinzufügen, z. B.:

• LED Standard Blitz ( Farbe) -> passend für Ihr Ort

⚠️ Wichtig:

Weitere Zubehörteile entnehmen Sie bitte der Liste im Shop und der Anforderungen im RSM

Schritt 4: Abschluss

Nach Auswahl aller Komponenten können Sie:

➡️ Zur Kasse gehen und den Bestellvorgang wie gewohnt abschließen

! DIESE ANLEITUNG GILT NUR FÜR DIE FZS-2

Feuerwehr-Erstinformation (FEC) – Feuerwehr-Einsatz-Center

Schritt 1: Anforderungen prüfen

☎  +499131811910

✉  info@schraner.de

⚠️ Wichtig:

• Bitte legen Sie das RSM wie gewohnt immer in den Warenkorb. Auch wenn Sie keine Schließungen bestellen möchten, wählen Sie bitte bei allen Schließungsvarianten die Option „Ohne“ aus. Sofern bei dem gewählten RSM eine Auswahl zur Beschaffungsgebühr verfügbar ist, wählen Sie bitte „Ohne Feuerwehrschließung“, wenn keine Schließungen benötigt werden.
• Wenn Sie Schließungen mitbestellen, wählen Sie bitte die entsprechende Schließungsvariante aus. Sofern bei diesem RSM eine Beschaffungsgebühr für die Schließungsbeschaffung vorgesehen ist, muss zusätzlich die Variante „Schließungsbeschaffung“ mit einem Aufpreis von 25,00 € ausgewählt werden.
• Bitte beachten Sie, dass die Auswahl der Beschaffungsgebühr nicht bei allen RSM angezeigt wird. Einige Modelle sind aufgrund des reduzierten Verwaltungs- und Beschaffungsaufwands von dieser Gebühr ausgenommen.
• Wird die erforderliche Beschaffungsgebühr bei einem entsprechenden RSM nicht ausgewählt, behalten wir uns vor, diese nachträglich zu berechnen.
• Nur wenn das passende RSM in den Warenkorb gelegt wird, werden die dazugehörigen und erforderlichen Zubehörteile automatisch korrekt angezeigt.
• Bitte prüfen Sie immer, ob in der Produktbeschreibung ganz unten Anforderungen stehen, die am Einsatzort erfüllt werden müssen, wie z. B. beim Artikel (12583) FPG-IL Informationsleuchte.“

Wichtige Informationen aus dem RSM für das FSD:

Sie benötigen Angaben zur verbauten Innentür:

• FSD-Innentür-PZ (Profilhalbzylinder)
• FSD-Innentür-K (Umstellschloss K)
• FSD-Innentür-M (Umstellschloss M)
• selten: FSD-Innentür Tschechien

Falls ein Freischaltelement (FSE) benötigt wird:

• FSE-PZ (Profilhalbzylinder)
• FSE-A (Abloy)

Schritt 2: Auswahl des FEC

Wählen Sie zwischen:

 „(10170) FEC-EL Feuerwehr-Einsatz-Center aus Edelstahl“ für 200 / 340 Feuerwehrlaufkarten DIN-A3 quer

„(10235) FEC-ES Feuerwehr-Einsatz-Center aus Edelstahl“ für 300 / 510 Feuerwehrlaufkarten DIN-A3 quer

legen Sie eins der Artikel in den Warenkorb.

• Ohne Regenschutz oder mit Regenschutz

• Ohne Blitze
• Mit Blitze oder Infoleuchte

• Ohne FSE
• Mit FSE-Abloy oder FSE-Profilhalbzylinder

danach setzten Sie das Produkt in den Warenkorb.

Wählen Sie auf jedenfalls diese Artikel aus:

•  „BMZ-Anschaltmodul für FAT und FBF“ wählen Sie dafür die benötigte BMZ-Anpassung aus.


• Die „FBG-EB Einbaupauschale“ muss für jeden Einbau von Zubehör ausgewählt werden. Bei einer fehlerhaften oder fehlenden Auswahl behalten wir uns vor, diese nachträglich zu korrigieren und entsprechend zu berechnen.


• „FSD-S3-SIplus5“ mit der benötigten Anzahl für die Objektschlüssel.


• „FSD-Innentür mit Aufnahme der Feuerwehrschließung „ ( wählen Sie hier die geforderte Variante aus gemäß der Info aus dem RSM)

(mit Hinzufügen setzten Sie die Produkte in den Warenkorb.)

• FPG-BEL/HZ
• SDS-HAA-2
• FSE-A oder FSE-PZ
• SM3-RM-FAT Redundanzmodul oder SM3-RM-FAT/KM-FBF Redundanzmodul wählen Sie da ihre BMZ aus.

Anschließend drücken Sie: „Zur Kasse“

Schritt 3: Zubehör auswählen (optional)

Sie können optional Zubehör hinzufügen, z. B.:

• SDS-Erdungsset nach VDE-Bestimmung
• SDS-Montageset
• LED Standard Blitz ( Farbe) -> passend für Ihr Ort

⚠️ Wichtig:

Weitere Zubehörteile entnehmen Sie bitte der Liste im Shop und der Anforderungen im RSM

Schritt 4: Abschluss

Nach Auswahl aller Komponenten können Sie:

➡️ Zur Kasse gehen und den Bestellvorgang wie gewohnt abschließen

! DIESE ANLEITUNG GILT NUR FÜR EIN FEC SERIE

FKT-D-Feuerwehr-Koordinations-Tableau / D-Serie

Schritt 1: Anforderungen prüfen

☎  +499131811910

✉  info@schraner.de

⚠️ Wichtig:

• Bitte legen Sie das RSM wie gewohnt immer in den Warenkorb. Auch wenn Sie keine Schließungen bestellen möchten, wählen Sie bitte bei allen Schließungsvarianten die Option „Ohne“ aus. Sofern bei dem gewählten RSM eine Auswahl zur Beschaffungsgebühr verfügbar ist, wählen Sie bitte „Ohne Feuerwehrschließung“, wenn keine Schließungen benötigt werden.
• Wenn Sie Schließungen mitbestellen, wählen Sie bitte die entsprechende Schließungsvariante aus. Sofern bei diesem RSM eine Beschaffungsgebühr für die Schließungsbeschaffung vorgesehen ist, muss zusätzlich die Variante „Schließungsbeschaffung“ mit einem Aufpreis von 25,00 € ausgewählt werden.
• Bitte beachten Sie, dass die Auswahl der Beschaffungsgebühr nicht bei allen RSM angezeigt wird. Einige Modelle sind aufgrund des reduzierten Verwaltungs- und Beschaffungsaufwands von dieser Gebühr ausgenommen.
• Wird die erforderliche Beschaffungsgebühr bei einem entsprechenden RSM nicht ausgewählt, behalten wir uns vor, diese nachträglich zu berechnen.
• Nur wenn das passende RSM in den Warenkorb gelegt wird, werden die dazugehörigen und erforderlichen Zubehörteile automatisch korrekt angezeigt.
• Bitte prüfen Sie immer, ob in der Produktbeschreibung ganz unten Anforderungen stehen, die am Einsatzort erfüllt werden müssen, wie z. B. beim Artikel (12583) FPG-IL Informationsleuchte.“

Schritt 2: Auswahl des FKT-D

Wählen Sie zwischen:

 „(10545) FKT-D-90 Feuerwehr-Koordinations-Tableau / D-Serie“ für 90 / 153 Stück DIN-A4 quer

„(10492) FKT-D-1x230-HM Feuerwehr-Koordinations-Tableau / D-Serie“ für 230 / 380 Stück DIN-A3 quer

"(10476) FKT-D-2x230-HM Feuerwehr-Koordinations-Tableau / D-Serie“ für 460 / 760 Stück DIN-A3 quer

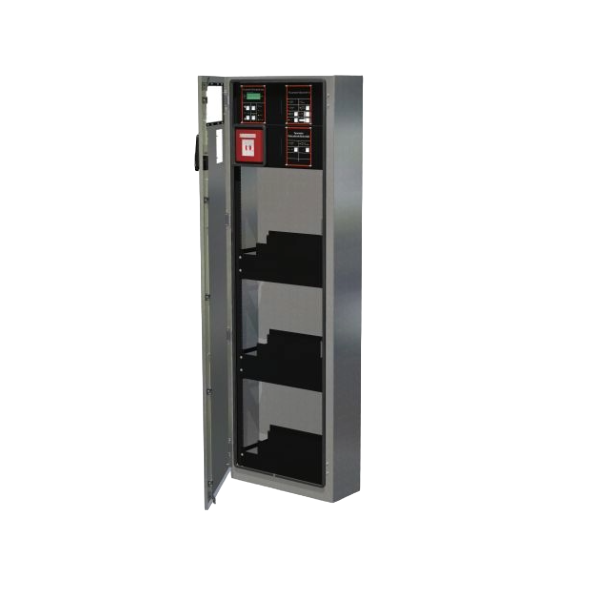

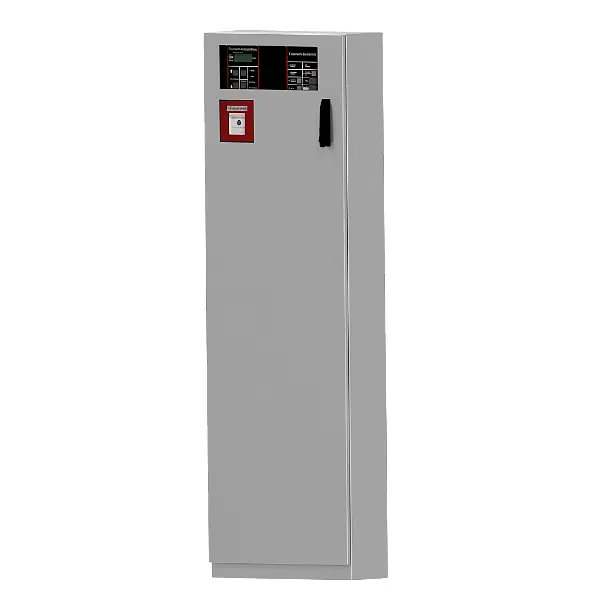

"(10484) FKT-D-3x230-HM Feuerwehr-Koordinations-Tableau / D-Serie“ für 690 / 1140 Stück DIN-A3 quer

legen Sie eins der Artikel in den Warenkorb.

Wählen Sie im Anschluss auf jedenfalls diese Artikel aus:

•  „BMZ-Anschaltmodul für FAT und FBF“ wählen Sie dafür die benötigte BMZ-Anpassung aus.


• „FBG-EB Einbaupauschale“ diese muss für jede Einbauposition ausgewählt werden bei falscher Auswahl kann diese nachträglich von uns noch korrigiert werden.

(mit Hinzufügen setzten Sie die Produkte in den Warenkorb.)

• SM3-RM-FAT Redundanzmodul oder SM3-RM-FAT/KM-FBF Redundanzmodul wählen Sie da ihre BMZ aus.

Anschließend drücken Sie: „Zur Kasse“

Schritt 3: Zubehör auswählen (optional)

Sie können optional Zubehör hinzufügen, z. B.:

• FKT-D-HM-RSD Pultdach für FKT-D-HM
• FPG-BEL/HZ Beleuchtungs- und Heizungsmodul
• LED Standard Blitz ( Farbe) -> passend für Ihr Ort

⚠️ Wichtig:

Weitere Zubehörteile entnehmen Sie bitte der Liste im Shop und der Anforderungen im RSM

Schritt 4: Abschluss

Nach Auswahl aller Komponenten können Sie:

➡️ Zur Kasse gehen und den Bestellvorgang wie gewohnt abschließen

! DIESE ANLEITUNG GILT NUR FÜR DIE FKT-D SERIE

FKT-A3 Feuerwehr-Koordinations-Tableau

Schritt 1: Anforderungen prüfen

☎  +499131811910

✉  info@schraner.de

⚠️ Wichtig:

• Bitte legen Sie das RSM wie gewohnt immer in den Warenkorb. Auch wenn Sie keine Schließungen bestellen möchten, wählen Sie bitte bei allen Schließungsvarianten die Option „Ohne“ aus. Sofern bei dem gewählten RSM eine Auswahl zur Beschaffungsgebühr verfügbar ist, wählen Sie bitte „Ohne Feuerwehrschließung“, wenn keine Schließungen benötigt werden.
• Wenn Sie Schließungen mitbestellen, wählen Sie bitte die entsprechende Schließungsvariante aus. Sofern bei diesem RSM eine Beschaffungsgebühr für die Schließungsbeschaffung vorgesehen ist, muss zusätzlich die Variante „Schließungsbeschaffung“ mit einem Aufpreis von 25,00 € ausgewählt werden.
• Bitte beachten Sie, dass die Auswahl der Beschaffungsgebühr nicht bei allen RSM angezeigt wird. Einige Modelle sind aufgrund des reduzierten Verwaltungs- und Beschaffungsaufwands von dieser Gebühr ausgenommen.
• Wird die erforderliche Beschaffungsgebühr bei einem entsprechenden RSM nicht ausgewählt, behalten wir uns vor, diese nachträglich zu berechnen.
• Nur wenn das passende RSM in den Warenkorb gelegt wird, werden die dazugehörigen und erforderlichen Zubehörteile automatisch korrekt angezeigt.
• Bitte prüfen Sie immer, ob in der Produktbeschreibung ganz unten Anforderungen stehen, die am Einsatzort erfüllt werden müssen, wie z. B. beim Artikel (12583) FPG-IL Informationsleuchte.“

Schritt 2: Auswahl des FKT

Wählen Sie zwischen:

 „(10042) FKT-A3-100-HM Feuerwehr-Koordinations-Tableau“ für 100 / 170 Stück DIN-A3 quer

„(10910) FKT-A3-150-HM Feuerwehr-Koordinations-Tableau“ für 150 / 250 Stück DIN-A3 quer

"(20022) FKT-A3-L-CK Feuerwehr-Koordinations-Tableau“ für 200 / 340 oder 400/ 680 Stück DIN-A3 quer

legen Sie eins der Artikel in den Warenkorb.

Wählen Sie im Anschluss auf jedenfalls diese Artikel aus:

•  „BMZ-Anschaltmodul für FAT und FBF“ wählen Sie dafür die benötigte BMZ-Anpassung aus.

(mit Hinzufügen setzten Sie die Produkte in den Warenkorb.)

• SM3-RM-FAT Redundanzmodul oder SM3-RM-FAT/KM-FBF Redundanzmodul wählen Sie da ihre BMZ aus.

Anschließend drücken Sie: „Zur Kasse“

Schritt 3: Zubehör auswählen (optional)

Sie können optional Zubehör hinzufügen, z. B.:

• LED Standard Blitz ( Farbe) -> passend für Ihr Ort

⚠️ Wichtig:

Weitere Zubehörteile entnehmen Sie bitte der Liste im Shop und der Anforderungen im RSM

Schritt 4: Abschluss

Nach Auswahl aller Komponenten können Sie:

➡️ Zur Kasse gehen und den Bestellvorgang wie gewohnt abschließen

! DIESE ANLEITUNG GILT NUR FÜR DIE FKT-A3 SERIE

Gleichen Sie die Konfiguration-Schalter auf der Platine mit der technischen Dokumentation der jeweiligen Zentrale ab und überprüfen Sie gegebenfalls die Verdrahtung.

Bei Fragen zu Peripherie-Geräten halten Sie bitte folgende Informationen bereit:

• An welcher Brandmeldezentrale wird das Gerät betrieben?
• Wie viele Baugruppen sind insgesamt vorhanden?
• Werden Störungstexte im Display angezeigt?

• -> Wenn das FAT/FBF nicht in unmittelbarer Nähe der BMZ montiert ist
• -> Als Erstinformation für die Feuerwehr.
• Siehe DIN 14662:2016-11 Punkt 6.5.1 DIN VDE 0833

Die Anschaltpläne für sämtliche unserer Baugruppen können Sie im Bereich "Downloads" unter "Dokumente" finden.

Ja, dies ist möglich. Im Auslieferzustand erklingt der Signalton nur bei "Alarm". Über SYScon lässt sich der Signalton für "Alarm", "Störung" sowie "Abschaltung" einstellen. Über den Schalter DIP-6 lässt sich der Summer an-/ausschalten.

Überprüfen Sie, ob der Kontrastregler über dem Bildschirm auf Anschlag steht und passen Sie diesen auf die gewünschte Helligkeit an.

Nein. Diese Funktion ist erst ab dem Feuerwehr-Anzeige-Tableau-6 möglich.

Dies ist von der jeweiligen Brandmeldezentrale abhängig.

Unter dem Reiter "Downloads" können Sie sämtliche Softwaretools zu unseren Produkten finden.

​

Überprüfen Sie, ob aktuell die Meldung an der Zentrale ansteht. Ist dies nicht der Fall, betätigen Sie den Reset-Taster auf dem Feuerwehr-Anzeige-Tableau.

Der aktuelle Softwarestand lässt sich entweder über das Auslesen der Baugruppe über das Konfigurationstool "SYScon" ermitteln, oder durch das Betätigen des Reset-Tasters, wodurch beim Neustart die aktuelle Software im Display angezeigt wird.

Über das Programm "SYScon" können die ersten drei Zeilen für einen individuellen Ruhetext eingestellt werden.

​

Hierbei handelt es sich um den Ruhetext.

xx = Adresse des Geräts
>> = Heartbeat (Anzeige dass der Bildschirm nicht stehen geblieben ist)

Der Ruhebetrieb des Feuerwehr-Anzeige-Tableau wird durch die blinkenden Symbole ">>" im unteren, linken Teil des Displays angezeigt.

Überprüfen Sie die Versorgungsspannung sowie deren Polung. Stellen Sie zusätzlich fest, dass der Jumper 2 nicht gesteckt ist. Stellen Sie auch sicher, dass der Displaykontrast über den Trimmer R24 ausreichend eingestellt ist.

Nein. Aber das Feuerwehr-Anzeige-Tableau bietet die Historie-Funktion im laufenden Betrieb.

Wenn nur die Meldernummern angezeigt werden, wurden die Texte falsch abgespeichert oder die Meldergruppennummern kommen mit einem Off-Set von der Zentrale.

Stellen Sie sicher, dass die Konfiguration der Schnittstelle an der Baugruppe sowie an der BMZ richtig vorgenommen wurde.

​Stellen Sie sicher, dass die übertragenen Texte gespeichert wurden. Zusätzlich muss der Dip-FIX 3 auf "ON" gestellt sein (nur auf der Baugruppe, auf der die Texte gespeichert wurden).

1. Überprüfen Sie die Dip-FIX Position anhand der technischen Dokumentation
2. Überprüfen Sie, ob über SYScon die falschen Adresseinstellungen hinterlegt sind. Dies ist möglich unter "Projekt" -> "Konfiguration" -> "FAT"

Die Meldung weist darauf hin, dass die Spannungsversorgung nicht redundant angeschlossen ist. Überprüfen Sie, ob auf beiden Leitungen Spannung anliegt.

Die Fehlermeldung "Leitungsstörung BMZ" wird angezeigt, wenn ein Fehler in der Kommunikation zwischen den Schraner-Baugruppen und der Zentralen-Schnittstelle vorliegt. Folgende Gründe können hierfür verantwortlich sein:

1. Es ist die Firmware für eine andere Zentrale installiert
2. Passt die Jumper-Einstellung der Baugruppe zum Schnittstellentyp der BMZ?
3. Es liegt ein Verdrahtungsfehler vor
4. Die Zentrale-Schnittstelle ist nicht oder nicht richtig konfiguriert

Bei Fragen zu Peripherie-Geräten halten Sie bitte folgende Informationen bereit:

• An welcher Brandmeldezentrale wird das Gerät betrieben?
• Wie viele Baugruppen sind insgesamt vorhanden?
• Werden Störungstexte im Display angezeigt?
