Die neue FKT-CK-Serie von Schraner steht für praxisorientierte, robuste und flexibel konfigurierbare Gehäuselösungen für den Innenbereich von Gebäuden mit Brandmeldeanlagen. Als Bestandteil einer normkonformen BMA (gemäß DIN 14675 Teil 1 und 2) stellt das FKT-CK die zentrale Schnittstelle für Feuerwehr und Einsatzleitung dar .
Zentraler Einsatzpunkt für die Feuerwehr
Das Feuerwehr-Koordinations-Tableau (FKT-CK) ist so konzipiert, dass im Brandfall alle relevanten Informationen und Bedienelemente gebündelt bereitstehen: von Feuerwehr-Anzeigetableau (FAT) über Feuerwehr-Bedienfeld (FBF) bis hin zu Laufkarten und Handmeldern. Die Gehäuse sind verschließbar, verfügen über zwei klar getrennte Zugangsebenen und sind mit der örtlichen Feuerwehrschließung kompatibel.
Systemintegration nach DIN 14675
Die FKT-CK-Gehäuse sind Bestandteil von Brandmeldeanlagen und unterliegen den Anforderungen an:
- Konzeption und Planung (inkl. Alarmierungskonzept)
- Installation und Inbetriebnahme durch zertifizierte Fachfirmen
- Prüfung und Wartung nach VDE-Vorgaben
Damit ist der normkonforme Betrieb sichergestellt – von der ersten Planung bis zur regelmäßigen Instandhaltung.
Baukastenprinzip

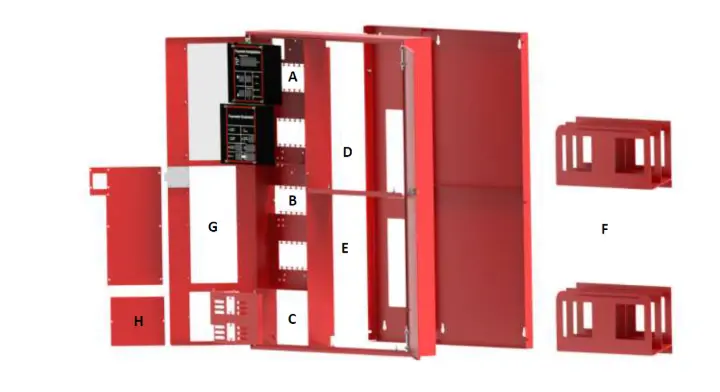

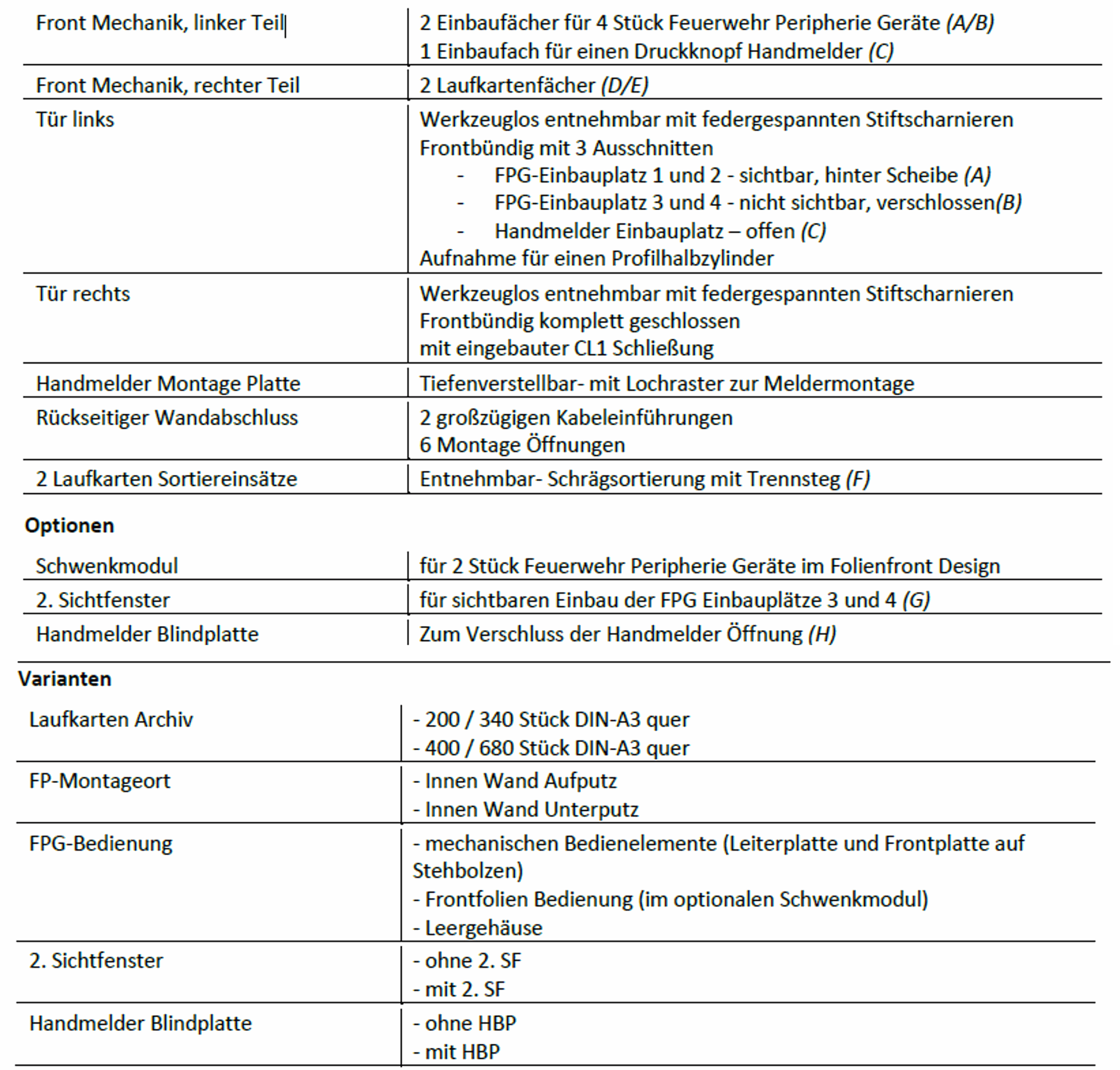

Das FKT-CK ist ein modularer Baukasten, bestehend aus:
Technische Optimierungen – Neue Konstruktionsdetails
1. Türscharniere: Keine Scharnierbänder mehr
Statt klassischer Scharnierbänder setzt die neue Generation auf federgespannte Stiftscharniere:
- Werkzeuglose Türdemontage: Stifte können einfach gezogen werden
- Einfache und schnelle Montage/Demontage: 1- Mann Montage durch separat montierbares Rückteil
2. Mechanik: Einpressbolzen statt Schweißbolzen
Alle relevanten Befestigungspunkte
– etwa für Türscharniere – sind nun mit Einpressbolzen
ausgestattet:
- Höhere mechanische Festigkeit
- Exakte Positionierung
- Keine abgerissenen Schweißbolzen mehr
Geräteeinbau: Flexibel und zukunftssicher
Bis zu vier Feuerwehr-Peripheriegeräte (FPG) können integriert werden. Die obere Geräteebene ist sichtbar hinter einer Polycarbonatscheibe, die untere durch eine Blindplatte abgedeckt. Ein optionales zweites Sichtfenster ist verfügbar.
Zwei Bedientechnologien werden unterstützt:
- Mechanische Taster: Platinenbefestigung über Schrauben und Abstandshalter

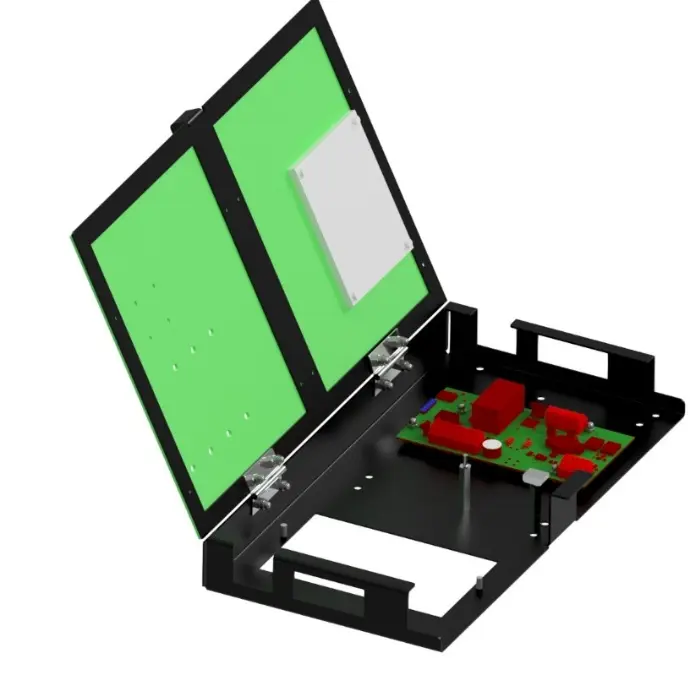

- Folienfronttastaturen: Befestigung auf integriertem, entnehmbarem Schwenkmodul, Redundanzmodul auf Schwenkmodulboden integriert.
Neue Handmelderhalterung:
- Befestigung des Handmelders ohne Bohren – Montage- und Ausrichten über Langlöcher.
- Der HM-Halter ist tiefenverstellbar
Laufkartensortierung neu gedacht
Statt fest verbauter Stege kommen jetzt modular einsetzbare Laufkartensortiereinsätze zum Einsatz. Diese ermöglichen eine strukturierte, leicht durchsuchbare Anordnung der Laufkarten mit praktischem Neigungswinkel. Der gesamte Laufkartensatz lässt sich bei Bedarf komplett entnehmen und wieder einsetzen – ideal für schnelle Orientierung im Einsatzfall oder für die Wartung.
- Gehäusetiefe 110 mm: Depot für 200 (laminiert 0,8mm) bzw.340 (Synthetik Papier 0,5mm)
- Gehäusetiefe 200 mm: Depot für 400 (laminiert 0,8mm) bzw.680 (Synthetik Papier 0,5mm)
Montage: Schnell, sicher und normkonform

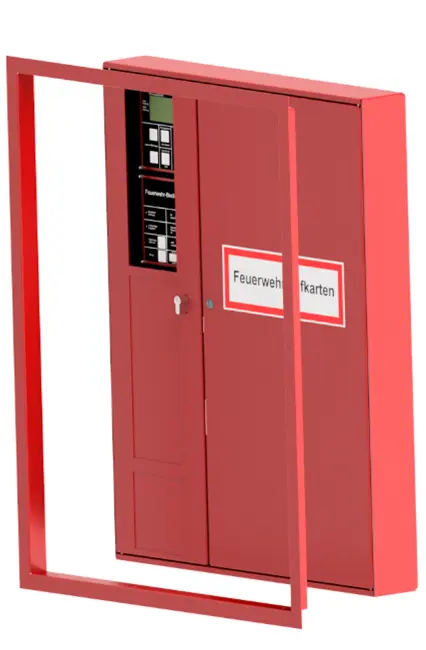

Die FKT-CK-Serie ist für Aufputz- und Unterputzmontage geeignet. Für den Unterputzeinbau steht ein werkseitig vormontierter, leichter UP-Rahmen zur Verfügung. Dieser reduziert den Montageaufwand erheblich und spart Lager- und Transportvolumen.
Rückseitige Befestigungspunkte und Zugentlastungslaschen sorgen für eine sichere Kabelführung. Die Montagehöhen orientieren sich an den Normen für FAT (1700 mm ± 100 mm) und FBF (1600 mm ± 100 mm), gemessen ab der Standfläche des Bedienpersonals.
